Буровое оборудование

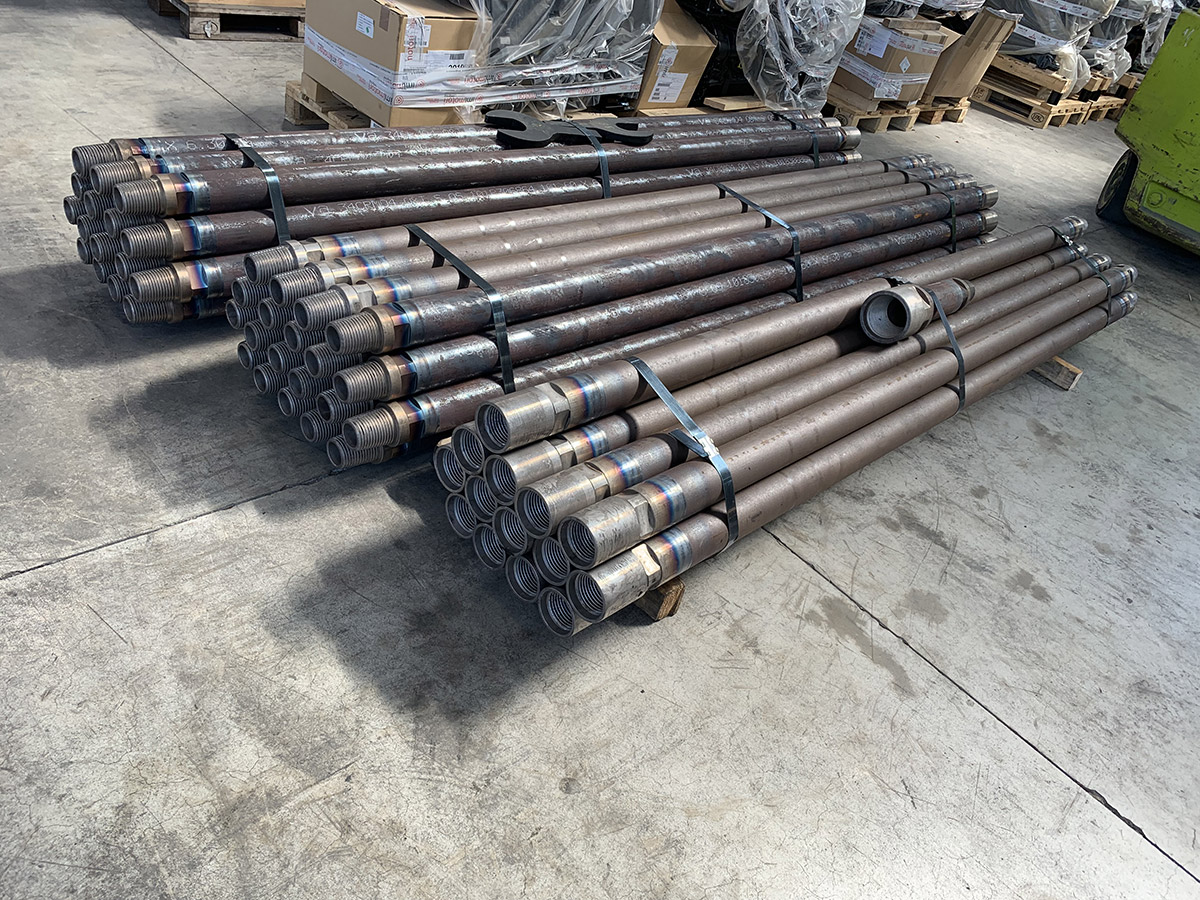

Буровые штанги

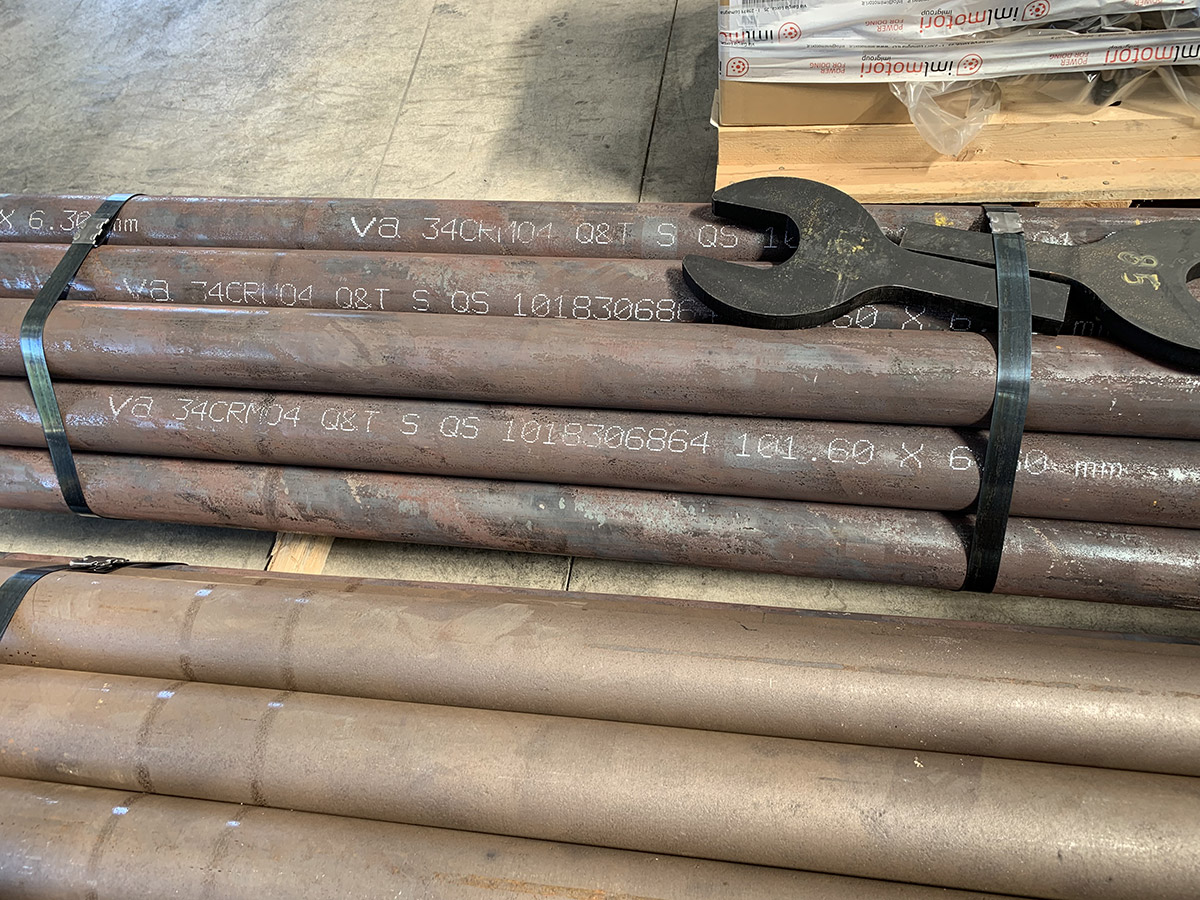

Буровые штанги CGR Италия - сварены трением, и изготовлены из стали S135.
Они доступны в различных вариантах толщины материала, длины, диаметра и соединения: обычные длины 1000, 1500, 2000, 3000 мм (*); диапазон диаметров от 76 мм до 140 мм; соединения могут быть типа AR или IF, начиная с 2" 3/8 до 4" ½.
(*) По запросу может быть предоставлена длина до 9000 мм.
Они доступны в различных вариантах толщины материала, длины, диаметра и соединения: обычные длины 1000, 1500, 2000, 3000 мм (*); диапазон диаметров от 76 мм до 140 мм; соединения могут быть типа AR или IF, начиная с 2" 3/8 до 4" ½.
(*) По запросу может быть предоставлена длина до 9000 мм.

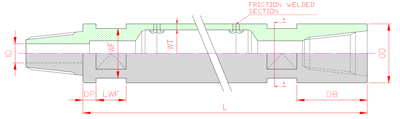

| Внешний диаметр(mm) | Вид соединение | Внутренний диаметр(mm) | Толщина материала(mm) | Длина(mm) | Вес(kg) | квадрат/ключ | ||||
| Nr. | WF | LWF | DP | DB | ||||||
| (mm) | ||||||||||
| 76.1 | 2 3/8 AR | 29 | 6.3 | 1000 / 1500 / 2000 / 3000 | 14 / 20 / 25 / 36 | 4 | 65 | 40 | 15.3 | 91.5 |
| 88.9 | 2 3/8 AR | 29 | 6.3 | 1000 / 1500 / 2000 / 3000 | 19 / 25 / 31 / 44 | 4 | 75 | 40 | 17.8 | 94 |
| 88.9 | 2 3/8 IF | 44 | 6.3 | 1000 / 1500 / 2000 / 3000 | 19 / 25 / 32 / 45 | 4 | 75 | 40 | 17.8 | 94 |
| 88.9 | 2 7/8 AR | 32 | 6.3 | 1000 / 1500 / 2000 / 3000 | 19 / 26 / 32 / 45 | 4 | 75 | 40 | 13.1 | 102 |
| 101.6 | 2 7/8 AR | 30 | 6.3 | 1000 / 1500 / 2000 / 3000 | 23 / 29 / 36 / 51 | 4 | 85 | 40 | 13.1 | 114 |
| 101.6 | 2 7/8 IF | 50 | 6.3 | 1000 / 1500 / 2000 / 3000 | 29 / 38 / 47 / 51 | 4 | 85 | 40 | 14.75 | 114 |
| 114.3 | 3 1/2 AR | 38 | 6.3 | 1000 / 1500 / 2000 / 3000 | 29 / 38 / 47 / 64 | 4 | 90 | 40 | 14.75 | 110 |
| 114.3 | 3 1/2 IF | 65 | 6.3 | 1000 / 1500 / 2000 / 3000 | 26 / 34 / 43 / 60 | 4 | 90 | 40 | 18.4 | 120 |
| 114.3 | 3 1/2 AR | 38 | 8.0 | 1000 / 1500 / 2000 / 3000 | 33 / 43 / 54 / 76 | 4 | 90 | 40 | 14.75 | 110 |
| 114.3 | 3 1/2 IF | 65 | 8.0 | 1000 / 1500 / 2000 / 3000 | 29 / 39 / 50 / 72 | 4 | 90 | 40 | 18.4 | 120 |
| 127.0 | 3 1/2 IF | 65 | 6.3 | 1000 / 1500 / 2000 / 3000 | 33 / 42 / 51 / 70 | 4 | 105 | 40 | 23.5 | 125 |
| 127.0 | 3 1/2 IF | 65 | 8.0 | 1000 / 1500 / 2000 / 3000 | 37 / 49 / 61 / 85 | 4 | 105 | 40 | 23.5 | 125 |
| 139.7 | 4 1/2 AR | 60 | 6.3 | 1000 / 1500 / 2000 / 3000 | 39 / 49 / 60 / 80 | 4 | 120 | 40 | 17.05 | 125 |
| 139.7 | 4 1/2 AR | 60 | 8.0 | 1000 / 1500 / 2000 / 3000 | 45 / 59 / 73 / 100 | 4 | 120 | 40 | 17.05 | 125 |
Буровые инструменты
Во главе буровой колонны прикрепляется буровой инструмент, он может быть разными диаметрами и разних форм в зависимость от грунта в котором пройзводытся робота.

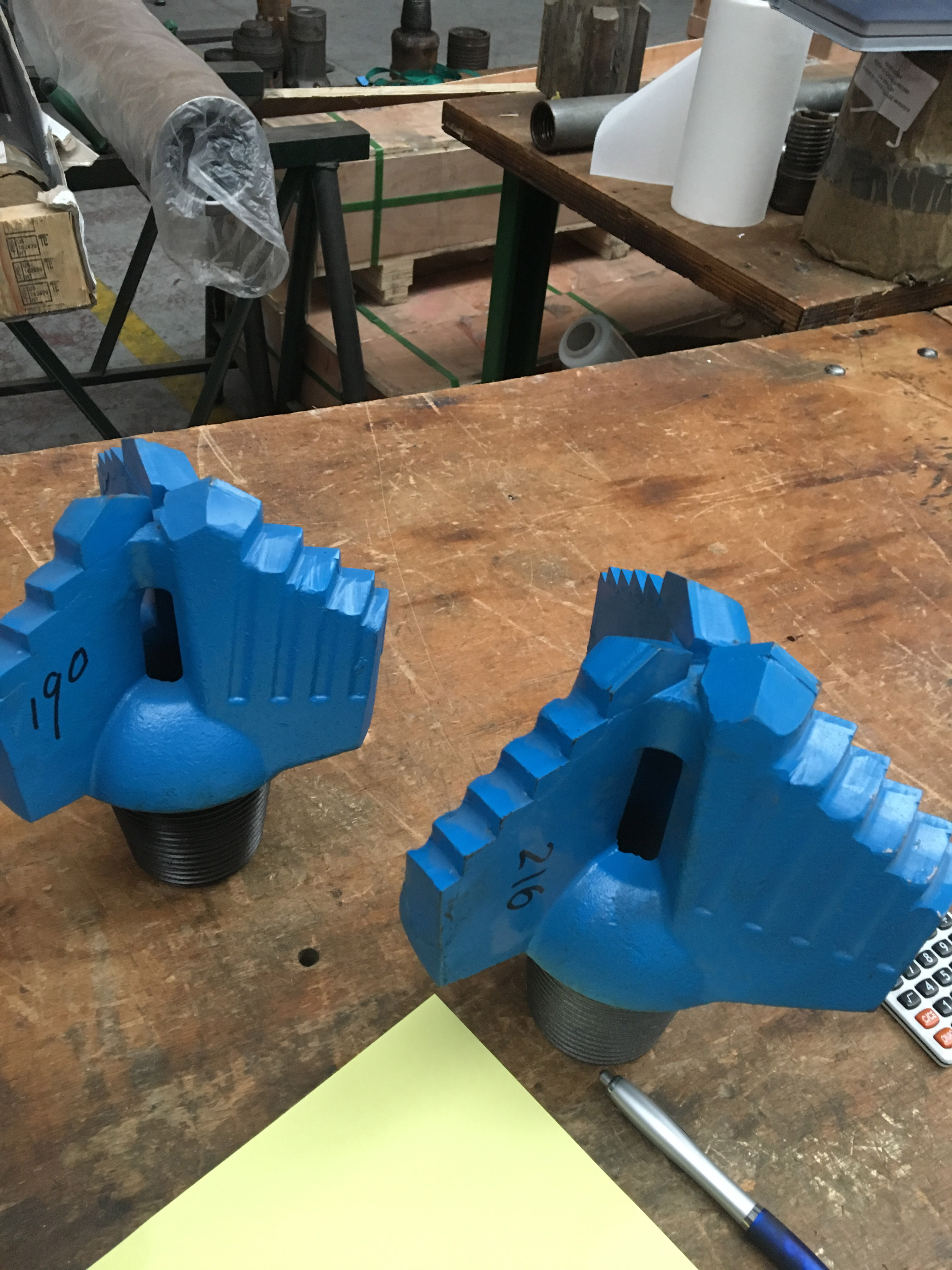

Drill Solutions предлагает: -трехлопастные долото

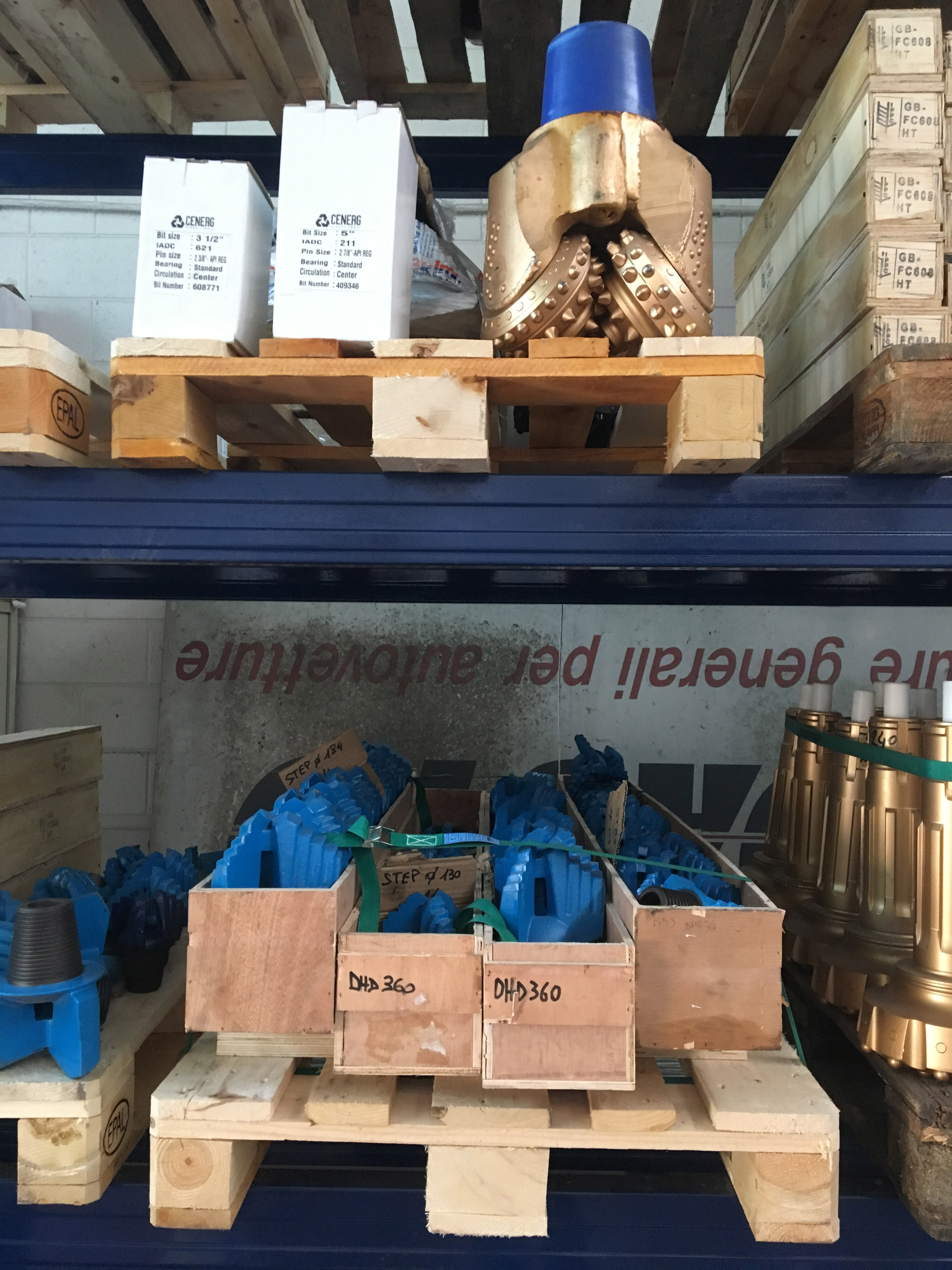

-шарошечное долото

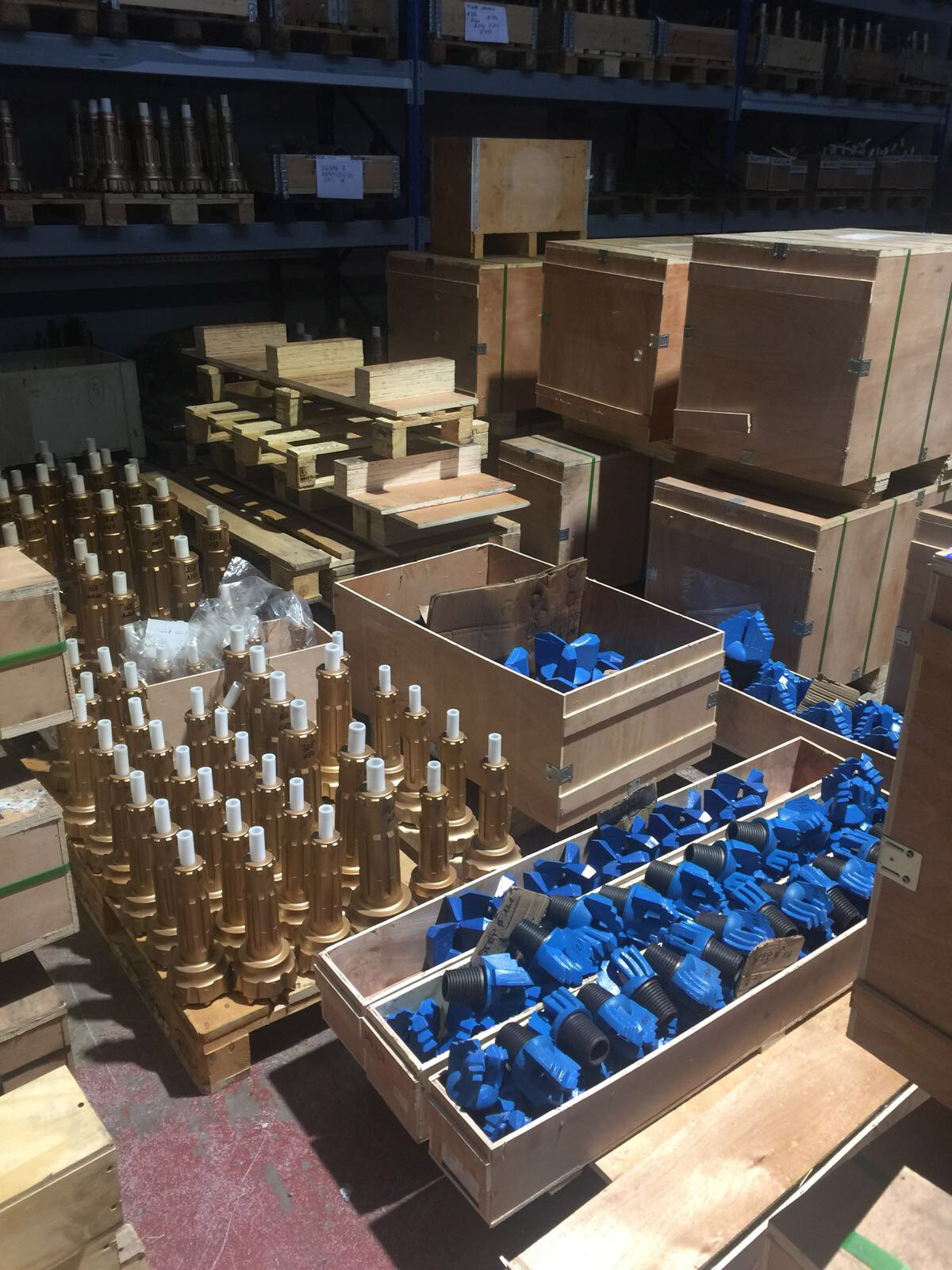

-коронки для погружного пневмоударника
Обычные диаметры используемые нашей компанией:
Drill Solutions предлагает: -трехлопастные долото
-шарошечное долото
-коронки для погружного пневмоударника
Обычные диаметры используемые нашей компанией:
| INCH | 5 "1/8 | 6 " | 6 "1/2 | 7 "5/8 | 8 "1/2 | 9 "7/8 | 12 "1/4 | 15 " | 16 " | 17 "1/2 |
| М.М. | 130 | 152 | 165 | 194 | 216 | 251 | 311 | 381 | 406 | 444 |
ИНВЕНТАРНЫЕ ОБСАДНЫЕ ТРУБЫ
Обсадные трубы используются для стабилизации стенок бурение в несвязных грунтах. Трубы, продаваемые Drill Solutions, производятся в Италии компанией CGR. Используется материалы: N80 для труб и 42CRMO4 для муфт. Муфты основаны на резьбе с 3 принципами, с густотой вращения. Стандартная длина корпуса составляет 1000, 1500, 2000 или 3000 мм, а толщина материала может составлять 8,8, 10 или 12,5 мм.
|
Внешний диаметр
|
Внутренний диаметр (мм)
|
Толщина материала (мм)
|
Длина
|
Вес
|
|
101,6
|
82
|
8,8
|
1000/1500/2000/3000
|
20/30/40/60
|
|
114,3
|
94
|
8,8
|
1000/1500/2000/3000
|
24/35/48/69
|
|
127,0
|
107
|
8,8
|
1000/1500/2000/3000
|
26/39/52/77
|
|
133,0
|
113
|
8,8
|
1000/1500/2000/3000
|
27/41/54/81
|
|
139,7
|
120
|
8,8
|
1000/1500/2000/3000
|
30/44/60/86
|
|
152,4
|
133
|
8,8
|
1000/1500/2000/3000
|
32/47/63/94
|
|
168,3
|
147
|
8,8
|
1000/1500/2000/3000
|
36/53/72/105
|
|
177,8
|
158
|
8,8
|
1000/1500/2000/3000
|
38/56/76/110
|
|
193,7
|
172
|
8,8
|
1000/1500/2000/3000
|
41/60/82/121
|
|
203,0
|
178
|
8,8
|
1000/1500/2000/3000
|
44/65/88/128
|
|
219,1
|
197
|
8,8
|
1000/1500/2000/3000
|
47/70/94/138
|
|
244,5
|
222
|
10,0
|
1000/1500/2000/3000
|
58/87/116/174
|
|
273,0
|
248
|
10,0
|
1000/1500/2000/3000
|
65/97/130/195
|
|
298,5
|
275
|
10,0
|
1000/1500/2000/3000
|
73/109/146/216
|
|
323,9
|
298
|
12,5
|
1000/1500/2000/3000
|
100/150/200/250
|
|
355,6
|
329
|
12,5
|
1000/1500/2000/3000
|
108/162/216/324
|
|
406,4
|
380
|
12,5
|
1000/1500/2000/3000
|
121/182/242/363
|

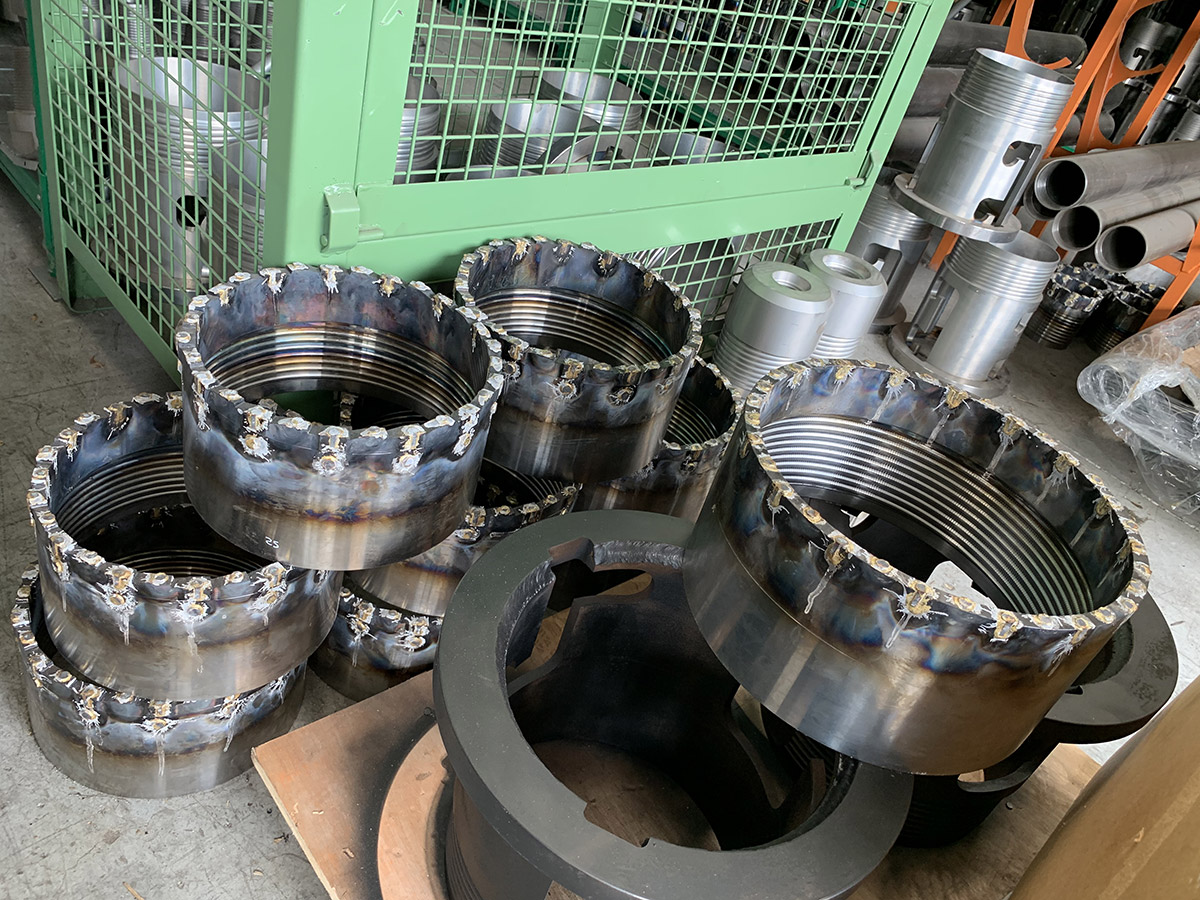

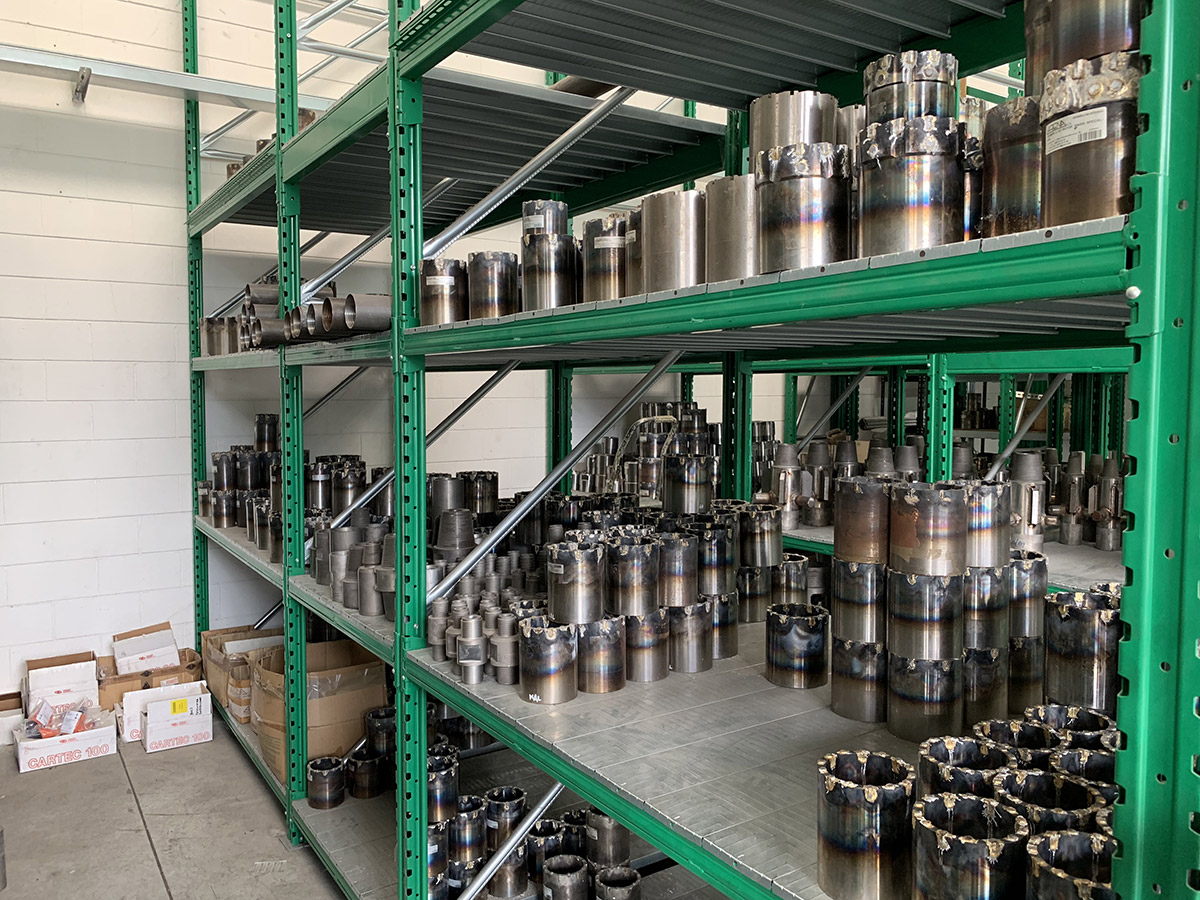

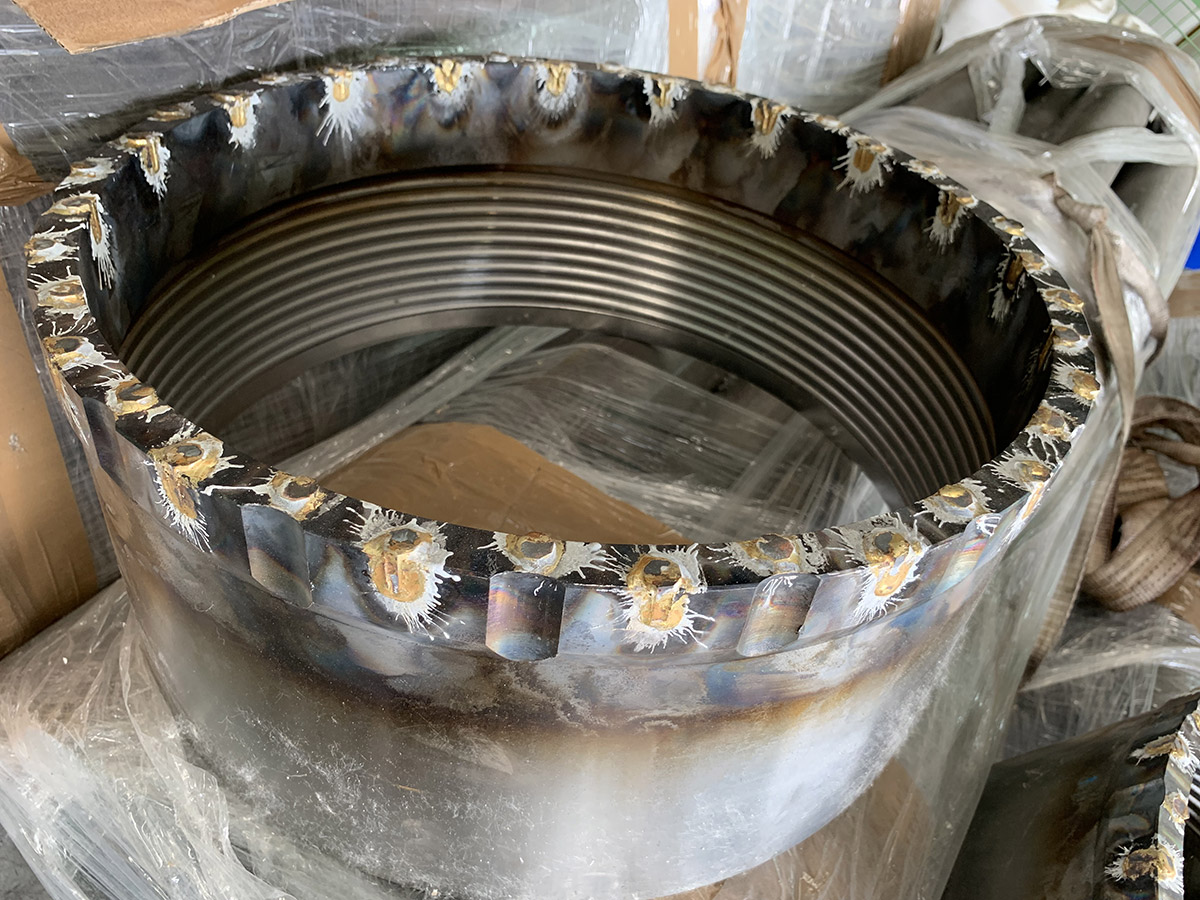

Коронки для обсадной колонны
На обсадной колонны установлено буровая коронка такого же диаметра - от 88,9 до 406,4 мм. Коронки обсадных труб имеют различную твердость в зависимости от типа скальных образованих пород, из которых состоит грунт: KAL - для несвязанный грунт, гравий, G2 - для средней твердость , железобетон, K1 - для твердых пород, компактный, K8 - для камней очень твердый, абразивный или армированный KALS - эквивалент KAL, G2, K1.
